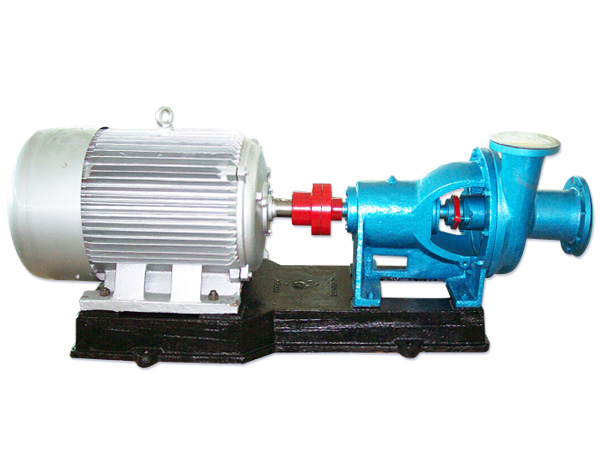

QN系列臥式凝結水泵
商品編號： 2001
上架時間： 2013-07-26
流量(Q)： 8～430m³/h
使用溫度(T)： 常溫～90℃（特殊要求可達到120℃）
揚程(H)： 38～155m
- 產品詳細
概述:
QN系列凝結水泵是我公司綜合引進國內外先進技術，結合實際生產經驗，經過多次技術改進，研制開發的產品。效率高，維護操作方便，運行可靠，節能顯著。適用于火力發電機組凝汽器凝結水，或物化性質類似于水的物質。泵具有特別優秀的吸入性能。
性能范圍：
流量Q= 8～430m3/h
揚程H= 38～155m
溫度T：常溫～90℃（特殊要求可達到120℃）
型號意義：
QN120-155
Q—企業標識
N—凝結水泵
120—額定流量為120 m3/h
155—泵額定揚程為155 m
結構特征：
QN系列凝結水泵有臥式懸臂單級、臥式懸臂單級帶誘導輪、臥式懸臂兩級、臥式懸臂兩級帶誘導輪4種結構。
臥式凝結水泵吸入口為軸向水平吸入，垂直吐出。軸端密封根據用戶要求，采用填料密封或單端面及雙端面機械密封。
泵采用向心球軸承，機油自潤滑，懸架體裝有透明圓形油標和油杯，以監視和控制油位。軸承外側裝有軸承盤，在軸承盤上裝有氈圈，即可以防止灰塵進入，又可以防止油泄漏。當軸承萬一破裂時，軸承盤能起到支承的作用。
臥式凝結水泵采用爪型彈性聯軸器連接與電機聯接。結構簡單，維護方便。
